Fonction GBF
Salves

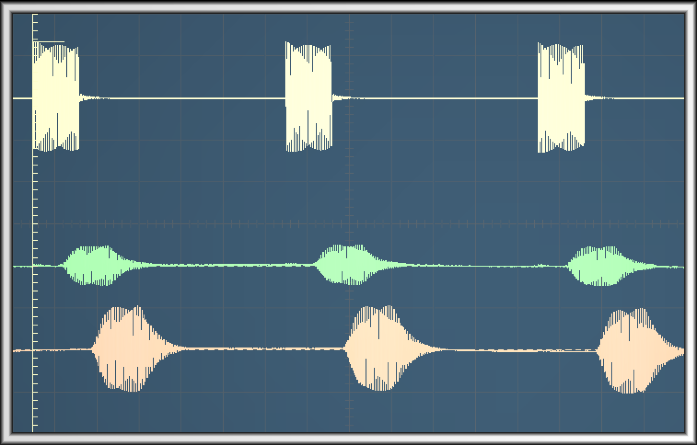

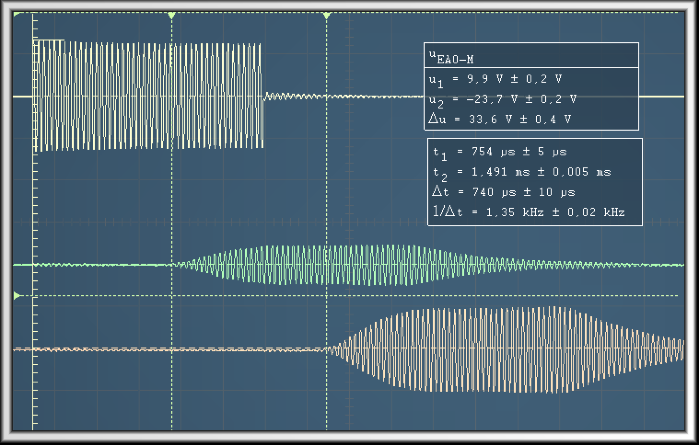

Salves
de périodicité, fréquence et durée
réglables (oscillogrammes ci-contre : utilisation des
ultrasons au Lycée)
Tensions
modulées en amplitude

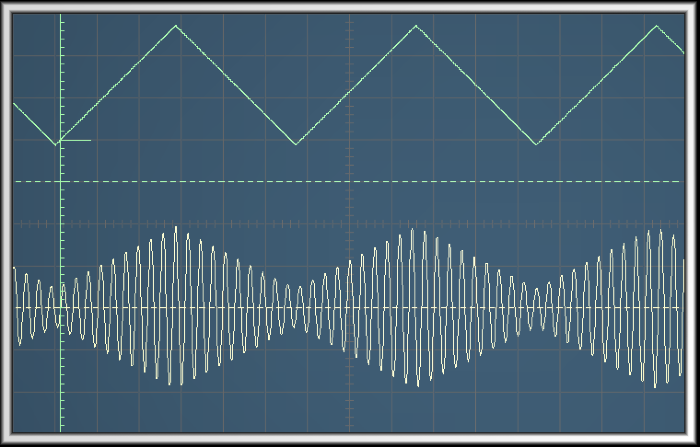

La
tension modulante peut être l’un des signaux classiques ou composés
ci-dessus (oscillogramme ci-dessous : Etude de la modulation
d’amplitude)

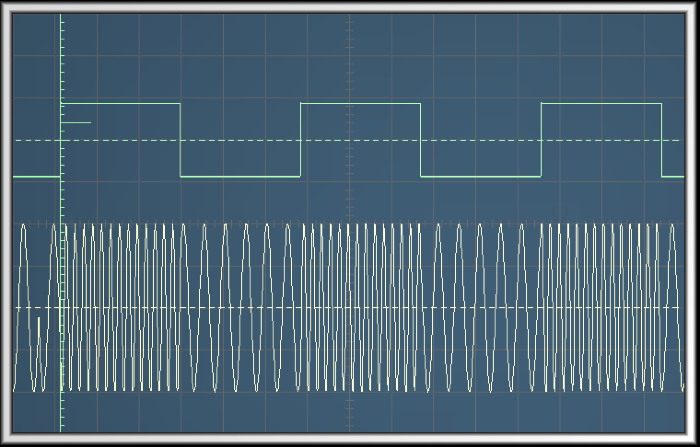

Tensions
modulées en fréquence
La
tension modulante est l’un des signaux classiques ou
composés décrits ci-dessus.
Signaux
d'impulsions
Peigne de Dirac de niveau et de fréquence réglable
SYSAM SP5
et SYSAM CAMPUS deviennent GBF
Les
sorties des SYSAM, contrôlées par OSCILLO5, constituent de
véritables GBF (générateurs basse fréquence) et permettent de produire des signaux de tension
dont les fréquences s’étendent jusqu’à 200 kHz, et dont l’amplitude atteint 10 V (limite des sorties des
SYSAM)
On
peut obtenir les signaux suivants :
Signaux classiques
- sinusoïdaux
- triangulaires
- créneaux
Signaux
composés,
Réglage individuel des harmoniques (amplitudes et phases).
Tous ces signaux avec des composantes continues, les signaux triangulaires et créneaux avec réglage du rapport cyclique.
