Mode XY

Choix de la tension en abscisse sans débranchement.

Mode spectre

Sur une voie, avec possibilité de choisir la résolution et l’échelle, et éventuellement affichage de la courbe. Si le signal est périodique, Oscillo5 peut déterminer les harmoniques (transformée de Fourier)

Pour ces trois modes :

• Fonctionnement en mode permanent ou au coup par coup.

• Synchronisation possible sur seuil montant ou descendant, sur l’une des voies actives ou sur l’entrée externe, synchronisation automatique. Préacquisition réglable entre 0 et 100% de la durée d’une trame.

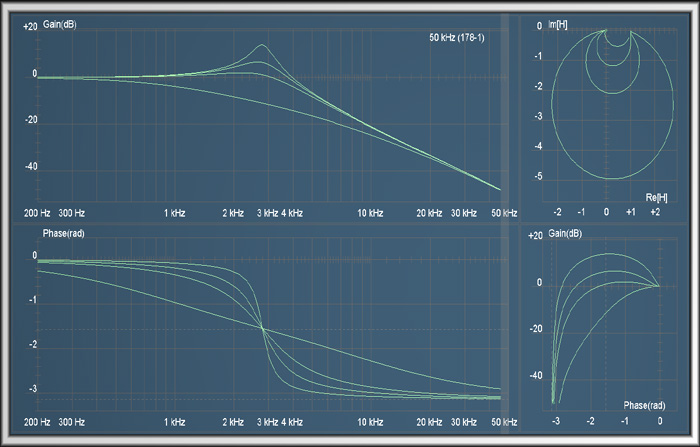

Version "Plus": diagrammes de

Bode, Nyquist et Black

En supplément des fonctions de la version "Base" décrites ci-dessus, la version "Plus" étend les possibilités d'Oscillo5.:

• Réalisation automatisée de diagrammes de Bode, Nyquist et Black-Nichols, avec réglage facile de la plage de fréquences scannées,  choix des diagrammes affichés, superposition des courbes.

• Mode multispectre (affichage de spectre de plusieurs voies simultanément)

Pour tous les modes

• Utilisation de curseurs verticaux et horizontaux pour des mesures de temps, de tensions et de fréquences sur les courbes de l’écran

• Mémorisation des réglages successifs des trois appareils, pour permettre de revenir à des réglages antérieurs sans difficulté, en cas de fausse manoeuvre.

• Conseils et accès facile à l’aide pour chaque bouton, de multiples petites fonctions rendant l’usage très pratique.

• Pilotage intégral à la souris.

• Et bien sûr, mémorisation des acquisitions pour exploitation.
